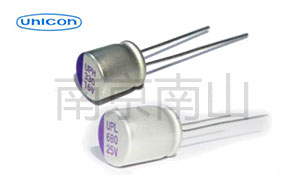

UPH/UPL系列規格特性

1、容量范圍：4.7uF～1500uF(UPL系列)；47uF～1500uF（UPH系列）；
2、額定電壓范圍：16V~63V（UPL系列）；16V~160V（UPH）
3、精度：20%（@120Hz/20℃）
4、使用溫度范圍：-55℃~125℃；
5、使用壽命：1,500~2,000小時
6、耗散因子：0.12 以下
7、溫度特性：≤1.15（-25~+20℃）；≤1.25（-55~+20℃）；
8、外部尺寸：8×8;8×12；10×12mm;
9、浪涌電壓：額定電壓*1.15
10、漏電流及更多參數詳見UNICON電容原廠規格書。

熱銷型號

UPL1E101M0808(100uF 25V 0808)
UPL1E151M0808(150uF 25V 0808)
UPL1E221M0812(220uF 25V 0812)
UPL1E331M0812(330uF 25V 0812)
UPL1E471M0812(470uF 25V 0812)
UPL1E471M1012(470uF 25V 1012)
UPL1E681M1012(680uF 25V 1012)
UPL1E102M1017(1000uF 25V 1017)
UPL1V101M0812(100uF 35V 0812)
UPL1V221M0812(220uF 35V 0812)
UPL1V221M1012(220uF 35V 1012)
UPL1V331M1012(330uF 35V 1012)
UPL1V471M1012(470uF 35V 1012)
UPL1H470M0808(47uF 50V 0808)
UPL1H121M0812(120uF 50V 0812)
UPL1H121M1012(120uF 50V 1012)
UPL1H221M1012(220uF 50V 1012)
UPL1J101M0812(100uF 63V 0812)
UPL1J181M1012(180uF 63V 1012)
UPL1J331M1021(330uF 63V 1021)
UPL1K820M1012(82uF 80V1012)
UPL2A220M0812(22uF 100V 0812)
UPH1C821M0812(820uF 16V 0812)
UPH1C152M1012(1500uF 16V 1012)

什么是固態鋁電解電容？

固態鋁電解電容全稱為導電高分子固態電解電容器，是鋁電解電容的一種，也被簡稱固態電容。它與普通電容（即液態鋁質電解電容）最大差別在于采用了不同的介電材料，液態鋁電容介電材料為電解液，而固態電容的介電材料則為導電性高分子材料。固態電容盡管是固體材料沒有電解液，沒有電解液為何還叫電解電容呢？其實鋁電解電容里的電解指的并非電解液，而是因?yàn)椴捎秒娊赓|(zhì)而得來的名稱。

與液態比，固態電解電容有什么優勢？

由于采用了新型的固態電解質，固態電解電容具有液態電解電容無法企及的優良特性。這些電氣性能對于提高計算機系統中以高頻為特征的應用顯得尤為重要。固態電解電容的多種優良特性 可以為主板提供進補療效，固態電解電容比液態電解電容的優勢主要有三點：
1.高穩定性：

固體鋁電解電容可以持續在高溫環境中穩定工作，使用固態鋁電解電容可以直接提升主板性能，同時，由于其寬溫度范圍的穩定阻抗，適于電源濾波。它可以有效的提供穩定充沛的電源，在超頻中尤為重要。 固態電容在高溫環境中仍然能正常工作，保持各種電氣性能。其電容量在全溫度范圍變化不超過15%,明顯優于液態電解電容。同時固態電解電容的電容量與其工作電壓基本無關，從而保證其在電壓波動環境中穩定工作。
2.壽命長：固態鋁電解電容具有極長的使用壽命（使用壽命超過50年）。與液態鋁電解電容相比，可以算作"長命百歲"了。它不會被擊穿，也不必?fù)?dān)心液體電解質干涸以及

外泄影響主板穩定性。由于沒有液態電解質諸多問題的困擾，固態鋁電解電容使主板更加穩定可靠。 固態鋁電解電容質在高熱環境下不會像液態電解質那樣蒸發膨脹，甚至燃燒。即使電容的溫度超過其耐受極限，固態電解質僅僅是熔化，這樣不會引發電容金屬外殼爆裂，因而十分安全。 工作溫度直接影響到電解電容的壽命，固態電解電容與液態電解電容在不同溫度環境下壽命明顯較長。
3. 低ESR和高額定紋波電流：ESR指串聯等效電阻，是電容非常重要的指標。ESR越低，電容充放電的速度越快，這個性能直接影響到微處理器供電電路的退藕性能，在高頻電路中固態電解電容的低ESR特性的優勢更加明顯。
