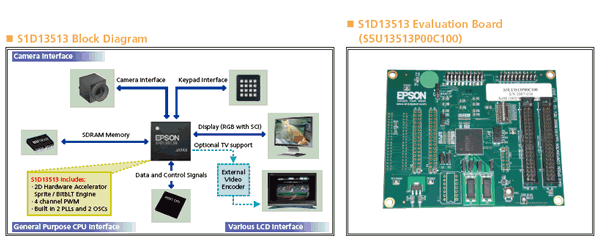

今天給大家介紹一款愛普生高分辨率的液晶控制器：S1D13513。S1D13513系列的熱門型號為S1D13513F01A100。S1D13513F01A100的分辨率達到了我們常說的8K高清，S1D13513F01A100是一款帶有外部VRAM的LCD控制器，CPU接口支持16位I / F直接間接尋址串行I / F，色彩深度MSTN：64灰度CSTN：256K色TFT：256K色。S1D13513擁有多種顯示接口，可支持16 bit和32 bit兩種SDRAM接口，且顯示有多種模式，實際尺寸還能達到1280*1280，虛擬圖像顯示亦可達到8192*8192，并且具有視頻重疊和伽馬校正。通過S1D13513F01A100即可輕松完成熱敏打印機LCD顯示所需的顯示、翻轉、疊加、縮放等一系列復雜的圖形顯示功能，S1D13513還能滿足高分辨率的顯示需求。熱敏打印機的工作原理是打印頭上安裝半導體加熱元件，要實現高速熱敏打印，除了選取高速熱敏打印頭外，還必須有相應的控制板與之配合使用。S1D13513支持多種流行的直接或間接CPU接口，串行接口，支持20-50MHz總線時鐘，靈活的時鐘結構，S1D13513F01A100還擁有2個內置PLL和2個內置晶體輸入以及4個數字時鐘輸入，當模塊不用時時鐘可動態關閉，便可滿足外圍靈活地控制與配合，下面南山電子就給大家看下S1D13513的接口圖和上控制板S5U13513P00C100實物圖：
