瞬變抑制二極管

瞬變二極管規格書下載(常用系列,PDF)
TVS管選型指南

TVS二極管

TVS管是一種快速抑制浪涌過電壓的瞬態電壓抑制二極管保護元件,瞬態抑制二極管(TVS,Transient Voltage Suppressors)又稱為瞬變二極管,一種高品質的突波吸收器,是目前國際上普遍使用的一種高效能電路保護器件,它的外型與普通二極管相同,但卻能吸收高達數千瓦的浪涌功率,它也被稱作TVP或ABD。它能以皮秒級響應速度將浪涌過電壓限制箝位到一個安全的電壓范圍內,以保護后面電路不受損壞。江蘇佑風微電子股份有限公司已于2017年12月份新三板掛牌,股票代碼872485。集研發、生產、銷售于一體,專業致力于功率半導體封裝測試等領域的產業發展。公司主營產品為各類功率二極管、整流橋、瞬態抑制二極管(TVS管)等,產品廣泛應用于智能電表、汽車電子、安防、工控、新能源等諸多領域。可以用于替代歐美進口及臺灣佑風等品牌TVS管。 佑風電子的產品主要包括:TVS瞬態抑制二極管、靜電保護器件、半導體放電管、肖特基整流二極管、超快恢復整流二極管、中低壓MOS管、恒流二極管、穩壓二極管等。通過不同工藝器件的組合方案,可以滿足客戶的個性化電路保護需求。南山電子作為佑風授牌代理商,提供可替代佑風電子TVS瞬態電壓抑制二極管以及氣體放電管等產品高品質物料。

佑風電子瞬變抑制二極管特點

并聯在電路中,在反向應用條件下,當承受一個高能量的大脈沖時,其工作阻抗立即降至極低的導通值,從而允許大電流通過,同時把電壓箝制在預定水平,其響應時間僅為10-12pS,因此可有效地保護電子線路中的精密元器件。在電路中產生瞬態電壓時,TVS利用雪崩原理,以P秒級的反應速度瞬間起到分流限壓作用、從而保護負載不被損壞。

?TVS二極管是所有保護元件中響應速度最快,限壓抑制電壓能力最強的保護元件,響應速度小于1nS

?它是一種限壓型,并聯于線路中限壓能力最強的一種浪涌電壓保護器件

?電壓規格從5V~600V 或更高電壓規格

?10/1000uS 波形功率可從400W~30KW,甚至可達幾十萬瓦,8/20uS通流量可達 3KA、6KA、10KA、16KA、20KA等超能型的等級

?漏電流低,一般在幾個uA級

?性能可靠,不易劣化,使用壽命長

?封裝多樣化,SMA、SMB、SMC、DO-41、DO-15、DO-201、P-600等

?有單向與雙向極性之分,有色環的代表單向

?專用于電源及低頻通迅信號線路進行防護

?為了滿足更高防雷浪涌等級的要求,佑風電子有生產防雷型HYPERFIX系列的產品,浪涌防雷能力可達3KA、6KA、10KA、16KA、20KA等高規格系列直接用于第一級浪涌防護產品;

?同時為了能適應高頻數據信號線路上的應用,必須采用低電容的TVS來滿足其需求,佑風SMB封裝形態B6A、B8C系列低電容值為35pF,軸式引線封裝SAC系列電容值為 50pF、LCE系列電容值為100pF 可相應滿足其高頻數據線路上的應用保護

TVS工作原理與應用領域

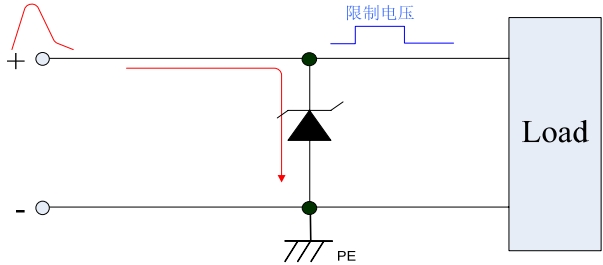

TVS瞬變抑制二極管工作原理示意圖如下:
TVS工作原理

TVS廣泛應用于半導體及敏感器件的保護,通常用于二級電源和信號電路的保護,以及防靜電等, 以保護其內部的IC 免受瞬間過電壓的沖擊和破壞,如:

? 數據線保護

? 電源線路

? RS232/RS422/RS485分界面卡

? 汽車電子產品上應用

? 馬達、火警設備、電鍵沖器、激光二極管保護、FETS保護、煙感器、點火器

? 多功能電表數據路保護、電源/信號次級防雷模塊、電子鎮流器/ 電子安定器、AC/DC 轉換器、充電器、儀器儀表、Vcc保護

? 針對防雷等級高的可直接采用 HYPERFIX 進行保護

佑風TVS產品符合于RoHS WEEE 相應的條款并通過相應的檢測機構檢驗,滿足其相應的測試標準:UL497B、UL1449 、GR1089、ITU K21、IEC61000-4-5 、IEC61643-321:2001 ABD、ISO7637汽車電子等標準。

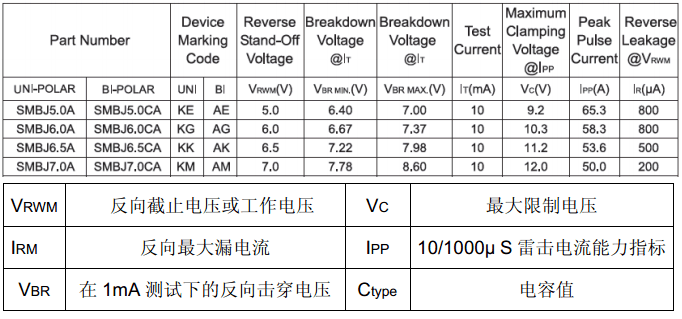

佑風TVS瞬變抑制二極管選型原則

TVS管選型原則

? VRWM:截止電壓必須大于被保護的電路的最大工作電壓

? Vc:限制電壓必須小于后級被保護電路能承受的最大瞬態峰值電壓

? 浪涌電流承受能力等級的選擇,參考各TVS的不同等級的功率大小

? 在較高數據傳輸頻率上,盡量采用低電容系列的產品 B6A 、B8C 、SAC、LCE 或通過二極管作降容處理,參考如示意圖

瞬變抑制二極管選型原則

貼片雙向瞬變抑制二極管的封裝尺寸

佑風電子提供SMA、SMB、 SMC、 SMAF、SOD-123F等多種封裝尺寸的貼片瞬變二極管和DO-204AC/DO-15等直插件式TVS管。目前南京南山主營的貼片封裝主要是:SMA/DO-214AC、SMB/DO-214AA、SMC/DO-214AB、SMDJ/DO214AB、P6SMB/DO214AA等。而插件式瞬變抑制二極管主推P6KE系列(DO-15)
