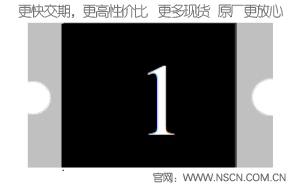

貼片自恢復保險絲，又可以稱為：PTC熱敏電阻。
傳統保險絲作為過流過熱保護，僅保護一次燒斷了就需要更換，而作為新型過流過熱保護元件的自恢復保險絲具有過流過熱保護，自動復原雙重功能。PTC元件串聯在電路中，正常情況下，呈低阻狀態，保證電路正常工作，當電路發生短路或竄入異常電流時，貼片保險絲在自熱時其阻抗增加，把電流限制到足夠小，起到過電流保護作用。另外當外界環境溫度急升時，到達產品開關溫度后，可起到過溫保護作用。當產生過流過熱的故障得到排除，PTC元件自動復原到低阻狀態，這既避免了維護更換，也避免了可能引起電路損壞的持續循環的開閉狀態。

自恢復保險絲自動復位原理：

PTC自恢復保險絲具有過流過熱保護，自動復原雙重功能的原因是由于其特殊的構造。它是高分子聚合物及導電材料等混合制成。異常情況下，PTC元件內部溫度急速上升，聚合物材料隨即膨脹，使得導電通路斷開，引起阻抗劇增，通過的電流變小，電路如同斷開，達到保護目的。當異常大電流消失后PTC的自熱不足以維持其高阻狀態，其阻抗又恢復到低阻狀態，與傳統保險絲相比具有可自復，體積小，更堅實的優點。

PTC自恢復保險絲的動作原理是一種能量的動態平衡，流過PTC元件的電流由于PTC的關系產生熱量，產生的熱全部或分散到環境中，而沒有散去的熱便會提高PTC元件的溫度。正常工作時的溫度較低，產生的熱和散發的熱達到平衡時，PTC仍處于低阻狀態，PTC不動作，當流過PTC元件的電流增加或溫度升高，但如果產生熱和散發熱仍然平衡時，PTC仍不動作，若此時電流使環境溫度再繼續增加，產生的熱量會大于散發出去的熱量，使得PTC元件內部溫度聚增，在此階段，很小的溫度變化會造成阻值的大幅提高，這時PTC元件處于高阻保護狀態阻抗的增加限制了電流，電流在很短時間內急劇下降，從而保護電路設備免受損壞，只要施加的電壓所產生的熱量足夠PTC元件散發出的熱量，處于變化狀態PTC元件便可以一直處于動作狀態(高阻)。當施加的電壓消失時，PTC便可以自動恢復了。

在PTC元件過電流條件消失后的幾秒內，PTC元件的溫度很快下降，PTC元件便很快恢復到其低阻狀態。

NSCN保險絲品牌，更快的交期、更高性價比、原廠進貨更放心。買貼片保險絲就找南京南山！買貼片自恢復保險絲就買NSCN品牌。電話：400-888-5058 官方網站www.qy444.cn

環境溫度對自恢復保險絲的影響

1.環境溫度的提高未超過25℃時便會使通過自恢復保險絲的電流速減。
2.環境溫度25℃時線路上的電流100%通過自恢復保險絲，但若有超過兩倍以上額定電流產生時自恢復保險絲便會動作。
3.環境溫度越高，通過電流越大，則動作的時間會越短。

環境溫度及電流值折減比率表

自恢復保險絲選型建議：

為幫助您正確選用合適的自恢復保險絲，請您按照如下步驟進行選擇：
步驟1：列出設備線路上的平均工作電流（I）值及工作電壓（V）值。（PEAK值不用考慮）
步驟2：根據I值、V值、產品類別及安裝方式選擇一種JKPPTC系列。（參考表1）
步驟3：如果設備的內部環境溫度大于25℃時，JKPPTC元件會隨著溫度的增加，對于通過的電流有折減產生，為維持負載正常電流的提供，依據表2所照出的折減率我們可計算應選用的JKPPTC元件之IH值如下：
IH = 平均工作電流（I）÷ 折減比率
步驟4：依據步驟2選出的JKPPTC系列及步驟3所列出的IH值，在其后規格表選出符合的元件。選出JKPPTC元件之IH值須大于或等于步驟3所計算出的IH值。
步驟5：依據選出的元件便可在JKPPTC元件動作保護時間曲線表中對照出異常電流值產生時的動作保護時間。
