32.768khz晶振廣泛使用在各類計時模塊中，目前仍以無源晶振為主。對于要求更高的客戶，EPSON更提供32.768khz有源晶振和實時時鐘模塊兩類產品。
SG-3030CM就是其中的一款3215小尺寸石英晶體振蕩器，通過C-MOS IC 的使用可降低功耗，控制Vio擺動幅度，實現5ppm±23ppm的高精度。下面的表格中列出了其他幾款同類產品，主要差別在外部尺寸不同。

|SG-3030CM晶振參數

類別：32.768khz有源晶振
品牌：EPSON（愛普生）
標準頻率：32.768kHz
規格尺寸：（3215）3.2x1.5x0.9mm
封裝代號 ：
可供精度：5±23ppm
輸出波形：：CMOS
電源電壓：1.5V~5.5V
工作溫度：-40~85℃
晶振等級：工業級
功耗：2μA Max
晶振功能：時鐘晶振
頻率老化：5ppm
規格書：SG-3030CM

|愛普生晶振代理商信息

授權代理商：南京南山半導體有限公司
授權區域：中國大陸
代理證書編號：16006(南京南山)；16014（香港南山）
現貨倉庫：南京
進出口企業代碼：320174536188X

|選型采購聯系方式

官方網站：http://www.qy444.cn
客服電話：400-888-5058;025-52188228
客服QQ：372189294（終端）、1626381662（貿易商）
選型支持：13701585577

|熱銷晶振型號

北美編碼	產品編碼
SG-3030CM 32.7680KB3:ROHS	X1B000211000100
SG-3030JC 32.7680KB3:ROHS	Q3102JC02000100
SG-3030JF 32.7680KB3:ROHS	Q3102JF02000100
SG-3030LC 32.7680KB3:ROHS	Q3102LC02000100
SG-3040JC 32.7680KB3:ROHS	Q3103JC01000100
SG-3040LC 32.7680KB3:ROHS	Q3103LC02000200

SG-3030CM晶振是日本EPSON公司于2013年推出的一款新型32.768 kHz有源晶振（晶體振蕩器）。是此前廣受市場贊譽的SG-3030LC系列的升級版，在保持1.8V電壓下工作時的電流量為0.65μA的性能以及高精度性能不變的前提下，將晶振外表面積檢減少了一半，提交縮小了65%。可以為電子產品的小型化和低耗電量做出更大的貢獻。同時該系列晶振也可以通過VIO 控制擺動幅度。
與音叉晶振相比，SG-3030CM系列由于內置了晶體單元和振蕩電路，從而既節省了空間，又因?yàn)樵诔鲐洉r(shí)保證了晶體振蕩特征，所以應用工程師不需要設計振蕩電路或調整頻率，進而提高了可靠性與品質。
型號命名規則與產品編碼規則

晶振內部電路圖

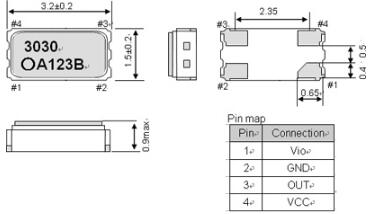

晶振外部尺寸示意圖
